一、工控机RS-232 接口

(1) RS-232 的衍生

在串行通讯 时，要求通讯两边都选用一个规范接口，使不同的设备能够方便地衔接起来进行通讯。RS-232-C接口（又称EIA RS-232-C）是目前最常用的一种串行通讯接口 。（“RS-232-C”中的“-C”只不过表明RS-232的版别，所以与“RS-232”简称是相同的）它是在1970 年由美国电子工业协会（EIA）联合贝尔体系、调制解调器厂家及计算机终端生产厂家一起拟定的用于串行通讯 的规范。它的全名是"数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术规范"该规范规则选用一个25 个脚的DB-25 衔接器，对衔接器的每个引脚的信号内容加以规则，还对各种信号的电平加以规范。后来IBM的PC 机将RS-232 简化成了DB-9 衔接器，然后变成事实规范。而工业操控的RS-232 口一般只运用RXD、TXD、GND 三条线。

(2)RS-232 接口的电气特性

在RS-232-C 中任何一条信号线的电压均为负逻辑关系。即：逻辑"1"为-3 到-15V；逻辑"0"为+3 到+15V 。RS-232-C 最常用的9 条引线的信号内容如下所示



DB-9  1  2  3  4  5  6  7  8  9

DB-25 8  3  2 20  7  6  4  5  22

规格DCD RXD TXD DTR GND DSR RTS CTS RI

(3) RS-232 接口的物理构造

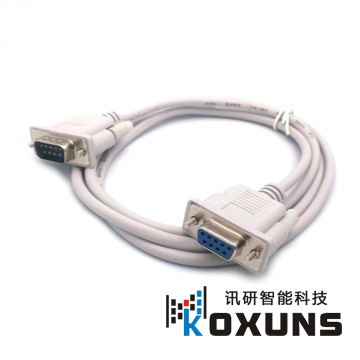

RS-232-C 接口衔接器一般运用型号为DB-9 插头座,一般插头在DCE端,插座在DTE端.

PC 机的RS-232 口为9 芯针插座。而波士RS-232/RS-485转换器的RS-232 为DB-9 孔插头。一些设备与PC 机衔接的RS-232 接口,因为不运用对方的传送操控信号,只需三条接口线,即"发送数据TXD"、"接纳数据RXD"和"信号地GND"。RS-232 传输线选用屏蔽双绞线。





（4）RS-232 传输电缆长度

由RS-232C 规范规则在码元畸变小于4%的情况下，传输电缆长度应为50 英尺，本来这个4%的码元畸变是很保存的，在实践使用中，约有99%的用户是按码元畸变10-20%的规模工作的，所以实践运用中最大间隔会远超过50英尺，美国DEC公司曾规则答应码元畸变为10%而得出下面试验成果。其间1 号电缆为屏蔽电缆，型号为DECP.NO.9107723 内有三对双绞线，每对由22# AWG 构成，其外覆以屏蔽网。2 号电缆为不带屏蔽的电缆。型号为DECP.NO.9105856-04是22#AWG 的四芯电缆。

DEC 公司的试验成果

波特率bps  1号电缆传输间隔（米） 2号电缆传输间隔（米）

 110         1500                     900

 300         1500                     900

 1200        900                      900

 2400        300
