嵌入式产品

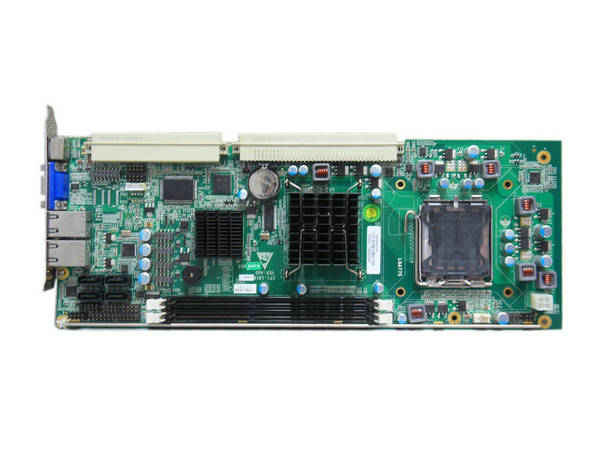

  • EPI2.0标准全长卡 EPI-1816

  • 本站编辑:xghl发布日期:2014-10-30 10:12 浏览次数:



  • 支持Intel® LGA775封装的Core™ 2 Quad、Core™2 Duo、Celeron E1000、Celeron 400系列处理器
  • 支持800/1066 MHz DDRⅢ内存插槽,支持双通道,最大支持4GB
  • 支持VGA+VGA/VGA+LVDS组合双显功能
  • 支持4个SATA接口,RAID可选,8个USB
  • 支持1个并口,2个COM口(预留LPC总线插针,可再扩4个RS232串口),COM1支持RS232/422/485,1个PS/2键盘接口,1个PS/2键盘鼠标口

概 述



EPI-1816系列主板是基于Intel®G41平台开发的符合EVOC EPI 2.0总线标准(兼容PICMG1.0总线标准)的全长CPU卡,支持Intel市面上主流的Q9400、E8400、E6500、E5300等处理器;双千兆网口;支持VGA+VGA/VGA+LVDS组合双显功能;可广泛应用于数控、测试、精密加工、工业监控、工业控制、智能交通等领域。

产品规格


处理器:





支持 Intel® LGA775封装的Core™2 Quad、Core™ 2 Duo,Celeron® E1000和Celeron® 400系列处理器,支持FSB总线频率800/1066/1333MHz





芯片组:





Intel® G41 +ICH7/ICH7R





内存:

提供2 条240Pin DDRⅢ 内存插槽,支持Un-buffered ,Non-ECC 内存,支持频率为800/1066MHz,双通道,单条内存插槽支持最大内存容量2GB,总支持最大内存容量4GB

显示接口:

支持VGA单显、18/24bit LVDS单通道/双通道、双VGA显示、VGA+LVDS双显示;VGA显示支持热插拔功能; VGA1支持最高分辨率及刷新率为2048×1536@75Hz;VGA2支持最高分辨率及刷新率为1920×1200@60Hz;LVDS支持最高分辨率及刷新率为1600×1200@60Hz

音频:

采用HDA标准,支持Mic-in/Line-in/Line-out

LAN:

提供2个10/100/1000Mbps网络接口,LAN1可支持网络唤醒及网络PXE启动

存储器:

提供 4个SATA II 接口

I/O接口:

2个COM口(预留LPC总线插针,可再扩4个RS232串口),COM1支持RS232/422/485

1 个并口,支持SSP/EEP/ECP 工作模式,支持BIOS 修改工作模式

8 个USB2.0 接口

1个PS/2键盘/鼠标接口

1 个8 路数字I/O 接口

扩展总线:

提供2个欧式插槽,兼容EPI 2.0总线标准,通过EPI 2.0底板可扩展PCI和ISA设备

工作环境:

0℃~60℃;5%~90%(非凝结状态)

储存环境:

-20℃~80℃, 5%~90%(非凝结状态)

看门狗:

255级,可编程秒/分,超时中断或系统复位

电源:

采用ATX电源通过EPI2.0底板供电,支持S0、S1、S4、S5功能

尺寸(W×D):

351.5mm×146.7mm
